Полый поворотный редуктор

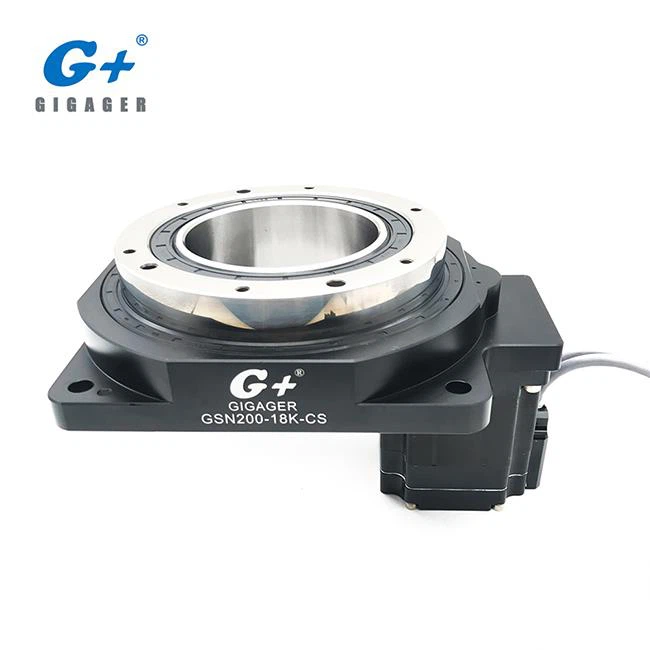

Это номер модели полого поворотного редуктора GSN200-18K-CS с размером стола 200 мм 1:18 и шаговым двигателем с обратной связью. Полый поворотный привод GIGAGER сочетает в себе преимущества серводвигателя, индексации кулачка и двигателя DD, обеспечивая баланс между этими тремя продуктами. Он может создавать сегменты под любым углом с помощью серводвигателя или шагового двигателя, что может соответствовать цифровому управлению, которого не может достичь индексатор кулачка.

1. Спецификация модели полого поворотного редуктора GSN200-18K-CS

2. Что такое полый поворотный редуктор?

3. Каковы особенности продукта полого поворотного редуктора типа CS?

4. Конфигурация системы полого поворотного редуктора типа CS

5. Сколько моделей CS доступно?

6. Какой тип устройства может использовать полый поворотный редуктор?

Демо-видео Ссылка:

а. Демо для теста гироскопа https://youtu.be/PwKiObIMXRM

б. Демо для 4-й оси или 5-й оси https://youtu.be/L9gheXQ6zLc

Чтобы получить больше видео, нажмите канал GIGAGER на Youtube: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. Как правильно выбрать модель для моего устройства?

Для получения дополнительной информации о выборе модели полого поворотного редуктора, пожалуйста, обратитесь к страницам выбора модели в каталоге.

8. Почему стоит выбрать GIGAGER?

9. FAQ

10. Связанная информация

Полая поворотная платформа GIGAGER в основном используется при лазерной гравировке, печатании, контроле ПЗС, пресс-формах, кронштейнах, вращающемся валу и т. Д.

Спецификации, которые мы продаем, в основном 60, 100, 130, 200 серий. Продукты имеют высокую точность позиционирования, могут быть установлены вверх ногами, поверхность вращающегося диска и держатель могут быть непосредственно заблокированы и легко оснащены двигателем.

Продукция компании прошла национальную патентную сертификацию, а корпус вращающегося диска изготовлен из материала из алюминиевого сплава, который обработан на станке класса «μ», а также на токарной и фрезерной обработке; редуктор имеет спиральную конструкцию, точность до 2, а после азотирования твердость может достигать HRC52.

После сборки поверхности диска выполняется процесс шлифования, чтобы обеспечить параллельность и вертикальность каждой детали. В то же время, продукт учитывает проблему боковой силы во время использования и использует «скрещенный роликовый подшипник», чтобы нести нагрузку боковой силы на поверхность диска!

Этот полный ассортимент продукции тестируется немецким угловым анализатором HEIDENHAIN, а люфт редуктора и повторяющиеся допуски полностью проверяются.

Особенности полой вращающейся ступени

* Полая структура

Поворотный стол полой вращающейся платформы представляет собой полую конструкцию, а серводвигатель соединен сбоку для облегчения установки воздуховода и проволоки в металлургическом инструменте.

Высокая точность позиционирования

Полая поворотная платформа использует одноступенчатое замедление винтовой зубчатой передачи для увеличения выходного крутящего момента. Точность снаряжения менее 5 баллов. Кроме того, гибкий механизм регулировки зазора контролирует люфт, изменяя межосевое расстояние двух передач, делая пустотелую поворотную платформу пустой. Возврат чрезвычайно мал, а точность повторного позиционирования составляет менее 5 угловых секунд.

* Высокая жесткость

Поворотный стол полой вращающейся платформы поддерживается набором прецизионных скрещенных роликовых подшипников. Ролики в подшипнике смещены на 90 градусов, а диаметр ролика немного больше, чем размер дорожки качения между внутренним кольцом и наружным кольцом подшипника, так что поперечный роликовый подшипник имеет место. внутреннее и внешнее кольца и ролик, так что поворотный стол сервоприводной платформы, поддерживаемый подшипником, может выдерживать различные моменты, такие как радиальный, осевой и опрокидывающий, и его жесткость более чем в 10 раз превышает жесткость обычного подшипника.

* Высокая точность вращения

После сборки поворотной платформы с сервоприводом в качестве центра вращения используется скрещенный роликовый подшипник платформы, а наружный диаметр и торцевая поверхность поворотного стола снова шлифуются (уточняется стандартная марка) для обеспечения соосности поворотного стола. параллелизм и тому подобное. толерантность.

* Конфигурация мотора

Полая поворотная платформа может гибко изменять размер интерфейса, настраивая фланец и отверстие для входного вала, и подходит для подключения серводвигателя и шагового двигателя любой марки.

заявка

1, устройство индексирования с ЧПУ

2, соединение робота

3, четвертая ось обработки станка

4, военный радар

5, автоматизированная производственная линия
