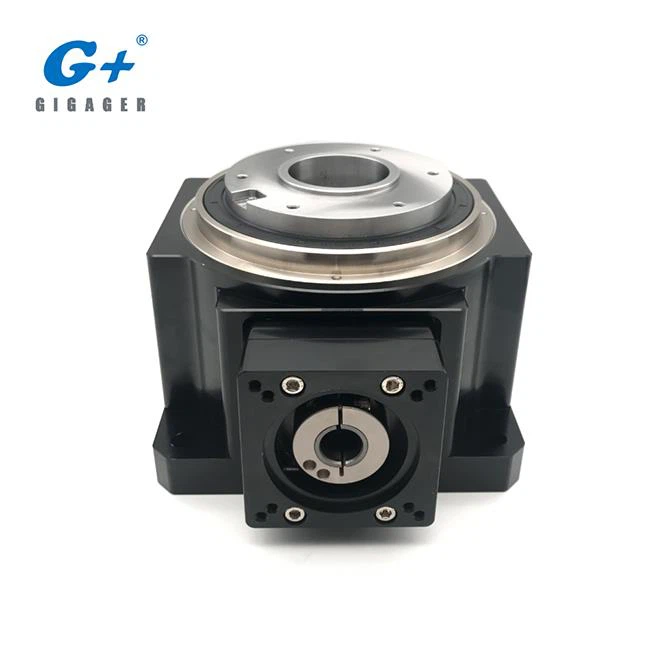

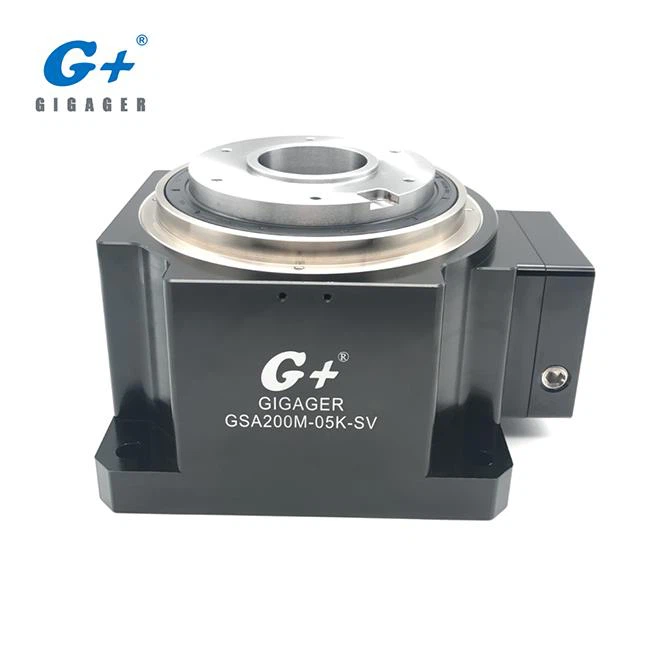

Это прецизионный прямоугольный поворотный стол модели GSA200-05K-SV с передаточным отношением 1: 5, размер стола 200 мм для серводвигателя. Прецизионный прямоугольный поворотный стол делает проводку и трубопровод более удобными и простыми, а преимущества этой функции особенно заметны в сложных условиях проводки и трубопроводов. Благодаря высокопрочному корпусу он может выдерживать большую осевую нагрузку больше, чем полый поворотный стол до 5000N.
1. Спецификация прецизионного прямоугольного поворотного стола GSA200-05K-SV
параметр | ||
Тип двигателя | Марка 750W SV Motor | |
Допустимый крутящий момент | Nm | 80 |
Допустимая скорость на входе | оборотов в минуту | 2000 |
Допустимая осевая нагрузка | N | 5000 |
стабильность | сек | ± 5 (0,001 °) |
Плоскостность платформы | мм | ± 0,005 |
люфт | мин | ≦ 1 |
Вес | кг | 18 |
Параметр двигателя | ||
марка | Код | модель |
Fuji | F | GYS 751D5 |
Mitsubishi | M | ВЧ-КФС-73 |
Panasonic | п | MSMD082G1U |
SANYO | S | Q1AA07075D |
Yaskawa | Y | SGMAH-08A |
восточный | О | DX475 |
дельта | T | ECMA-C30807 |
* Серводвигатель настраивается заказчиком. Выше модель только для справки

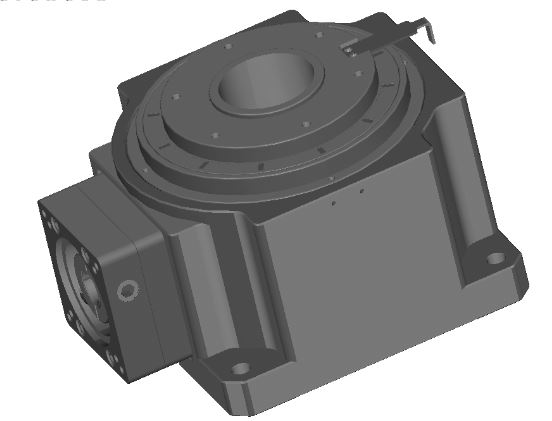

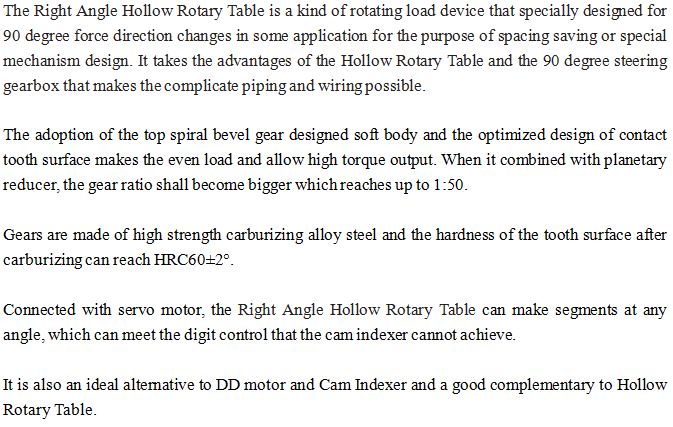

2. Что такое прецизионный прямоугольный поворотный стол?
3. Каковы особенности продукта прецизионного прямоугольного поворотного стола?

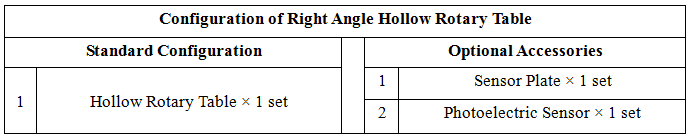

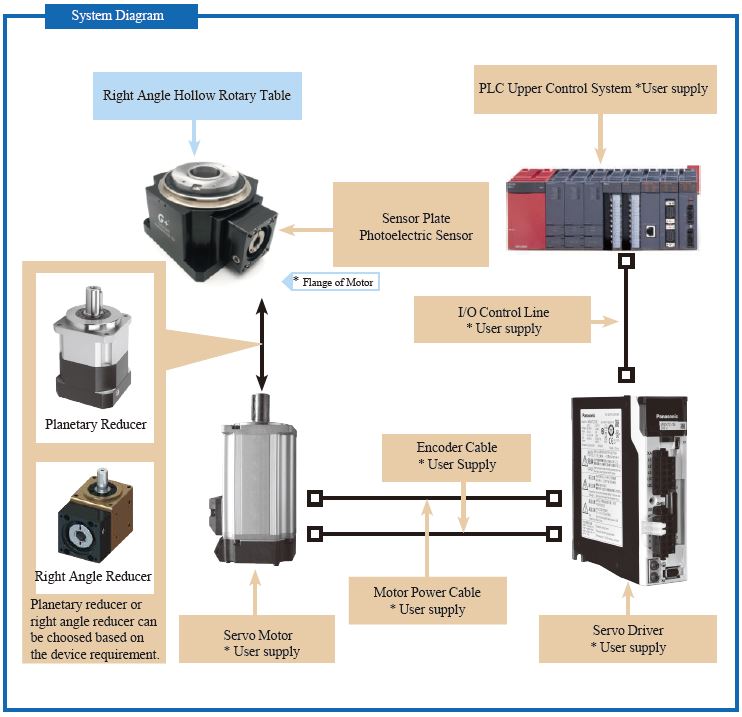

4. Конфигурация системы прецизионного прямоугольного поворотного стола
5. Сколько моделей доступно?
Для более подробной информации, пожалуйста, обратитесь к приложенному каталогу. (скачать PDF на этой странице)
6. Как добиться большего выхода передаточного числа?

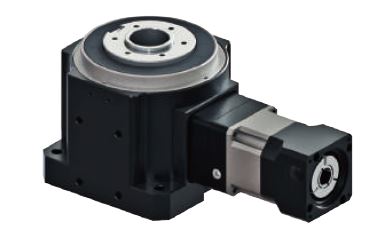

Сочетание прецизионного прямоугольного поворотного стола с планетарным редуктором
Сочетание прецизионного прямоугольного поворотного стола с прямоугольным редуктором
7. Какой тип устройства может использовать прецизионный прямоугольный поворотный стол?
Чтобы получить больше видео, нажмите канал GIGAGER на Youtube: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
8. Как правильно выбрать модель для моего устройства?
Для получения дополнительной информации о выборе модели полого поворотного привода, пожалуйста, обратитесь к страницам выбора модели в каталоге.
9. Как установить серводвигатель на прецизионный прямоугольный поворотный стол?
Пожалуйста, обратитесь к каталогу или свяжитесь с нашими техническими продажами.

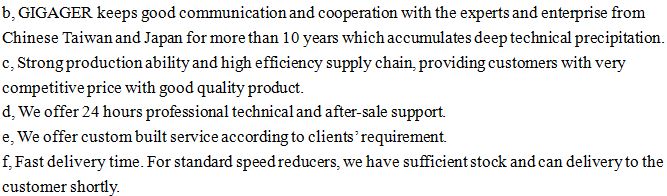

10. Почему стоит выбрать GIGAGER?

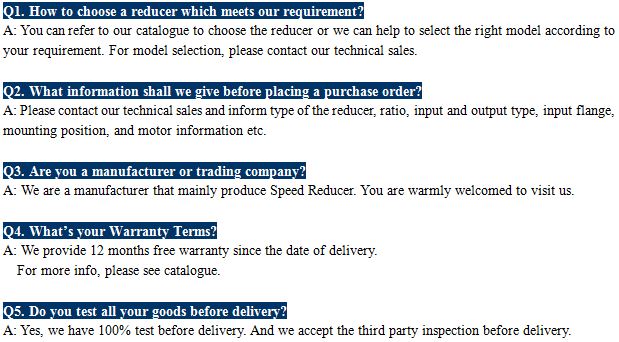

11. FAQ
Примечание 1: Единица обмена крутящего момента
Блок крутящего момента | 1 Нм | 1 Нсм | 1 кг / м | 1 кгс.см | 1 фунт-фут | 1 фунт |
1 Нм | 1 | 102 | 0,10197 | 10,197 | 0,7376 | 8,8509 |
1 Нсм | 10-2 | 1 | 1,0197 × 10-3 | 0,10197 | 7,376 × 10-3 | 8,8509 × 10-2 |
1 кг / м | 9,8066 | 980,665 | 1 | 102 | 7,233 | 86,79 |
1 кгс.см | 9,8066 × 10-2 | 9,8066 | 10-2 | 1 | 7,233 × 10-2 | 0,8680 |
1 фунт-фут | 1,356 | 1,356 × 102 | 0,1383 | 13,83 | 1 | 12 |
1 фунт | 0,113 | 11,3 | 1,152 × 10-2 | 1,152 | 8,333 × 10-2 | 1 |
Примечание 2: Угловые единицы
Угловые Единицы | Значение | Условное обозначение | стенография |
степень | 1/360 Круг | ° | градус |
Минута дуги | 1/60 градусов | '(простое число) | arcmin, amin, MOA |
Дуга-вторых | 1/60 arcmin | ”(Двойное простое число) | угл.сек |
1/1000 Arc Second | 1/1000 угловых секунд | Рождество |
