Ротационная ступенька с полым отверстием

Это номер модели полого поворотного стола GSN130-18K-SV с размером стола 130 мм передаточное число 1:18 для серводвигателя. Полый поворотный стол GIGAGER также называется полым поворотным столиком, который разработан специально для редуктора серводвигателя для управления движением. Он в полной мере использует гибкость серводвигателя, предоставляя разработчикам большую свободу в конструировании механизмов.

1. Спецификация модели GSN130-18K-SV

* Серводвигатель настраивается заказчиком. Выше модель только для справки

2. Что такое полый поворотный стол?

3. Каковы особенности продукта полого поворотного стола типа SV?

4. Конфигурация системы полого поворотного стола типа SV

5. Сколько моделей SV доступно?

6. Как добиться большего выхода передаточного числа?

Сочетание полого поворотного стола с планетарным редуктором

Сочетание полого поворотного стола с прямоугольным редуктором

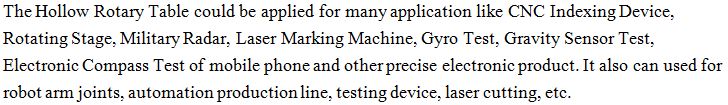

7. Какой тип устройства может использовать полый поворотный привод?

Демо-видео Ссылка:

а. Демо для теста гироскопа https://youtu.be/PwKiObIMXRM

б. Демо для 4-й оси или 5-й оси https://youtu.be/L9gheXQ6zLc

Чтобы получить больше видео, нажмите канал GIGAGER на Youtube: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

8. Как правильно выбрать модель для моего устройства?

Для получения дополнительной информации о выборе модели полого поворотного привода, пожалуйста, обратитесь к страницам выбора модели в каталоге.

9. Как установить серводвигатель на полый поворотный стол?

Пожалуйста, обратитесь к каталогу или свяжитесь с нашими техническими продажами.

10. Почему стоит выбрать GIGAGER?

11. Связанные знания

Полые поворотные столы GIGAGER обеспечивают превосходное угловое позиционирование и предназначены для устранения люфта, трения и проблем износа, связанных с червячным, зубчатым и ременным приводом. Низкие эксплуатационные расходы и высокие пропускные характеристики полого поворотного привода обеспечивают самую низкую общую стоимость владения.

Компактная упаковка и превосходный дизайн полого поворотного привода были оптимизированы для минимизации высоты сцены. Низкий профиль сцены уменьшает общую рабочую высоту системы. Радиально-упорные подшипники используются для максимизации производительности в отношении колебаний, жесткости момента и трения. Полые поворотные столы GIGAGER имеют большое полое отверстие, которое можно использовать для прохода по проволочной линии или для подачи пучка.

Точное позиционирование обеспечивается с помощью высокопроизводительной таблицы. Нулевой люфт делает GIGAGER Hollow Rotary Table идеальным решением для приложений, требующих частых изменений направления.

Как правильно выбрать серводвигатель и редуктор скорости?

1) Убедитесь, что номинальный крутящий момент вашей нагрузки меньше номинального выходного крутящего момента редуктора.

2) Номинальный крутящий момент серводвигателя (умноженный на) x коэффициент снижения больше, чем номинальный крутящий момент нагрузки.

3) Нагрузка преобразуется в момент инерции серводвигателя через редуктор, который находится в допустимом диапазоне серводвигателя.

4) Убедитесь, что точность редуктора может соответствовать вашим требованиям управления.

5) Конструкция редуктора может соответствовать требованиям оборудования и может быть связана с выбранным серводвигателем.

Помимо передаточного числа редуктора, выходного крутящего момента, осевого усилия выходного вала, проверки радиального усилия; также зависит от точности передачи редуктора, в зависимости от условий работы. Поскольку точность передачи высока, а цена высока, если двигатель и редуктор соответствуют вашим требованиям (функция и производительность), это нормально.

С помощью редуктора можно увеличить крутящий момент, но скорость уменьшается, поэтому следует ли комплексно учитывать скорость редуктора и учитывать скорость и крутящий момент. Например, на передаточной машине существует два распространенных метода вождения: (Мощность серводвигателя приблизительно рассчитывается путем расчета. Диапазон не может быть потрачен впустую, поэтому мощность двигателя двух способов вождения не сильно отличается.)

Полый Поворотный Стол Введение:

Полая поворотная платформа является запатентованным продуктом, революционным новым продуктом. Используется в различных приложениях вращательного движения. Он может заменить DD MOTOR с разветвителем кулачка. Он сочетает в себе высокую эффективность работы, высокую точность, высокую жесткость и высокую производительность. Это революционный продукт в механизме вращающегося движения. Баланс между двумя, повторная точность позиционирования ≦ 5 секунд, двигатель прост в приготовлении, стабильная нагрузка, может комбинироваться с серводвигателем переменного тока или шаговым двигателем для произвольного разделения углов, не только может соответствовать цифровому управлению, которого не может достичь сплиттер , точность позиционирования может быть сравнима с двигателями DD. Может значительно сократить расходы, принесет вам неожиданные результаты!

Заявка:

Поворотный стол может быть использован в автоматизации производственной линии

Лазерная маркировка или вращающийся патрон в гравировальном станке

Поворотный вал с точным выравнивающим механизмом

Облегченное соединение робота

Полая вращающаяся платформа может напрямую заменить разветвитель кулачка и двигатель DD. Полая вращающаяся платформа представляет собой высокоточную цифровую вращающуюся платформу, которая обладает преимуществами низкой стоимости и высокой точности и занимает сильное положение на вращающейся платформе. рынок,
