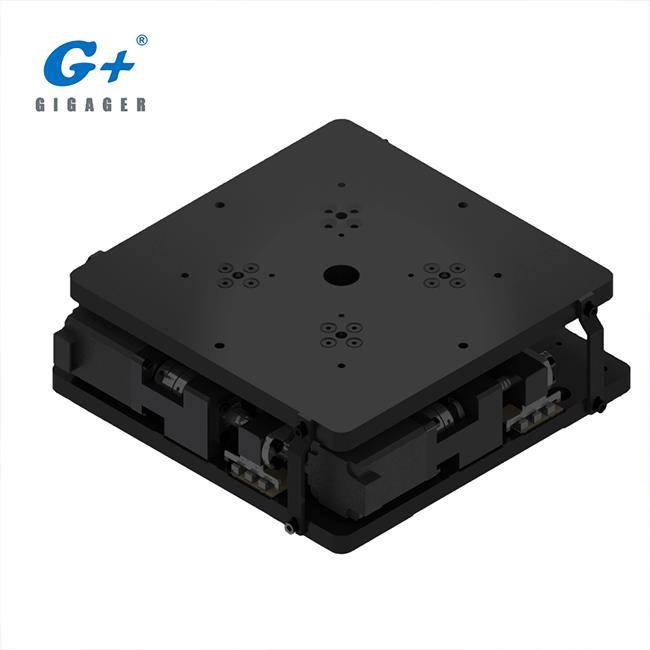

Стадия юстировки GIGAGER XY Theta XXY160-50-170, также называемая Стадия юстировки XXY или Стадия UVW. Выравнивающая платформа GIGAGER XXY доступна как в пустотелом, так и в сплошном исполнении, чтобы удовлетворить различные потребности пользователей в дизайне. Существует 10 моделей для вариантов.
1. Спецификация стадии выравнивания тета XY XXY160-50-170
Рабочий стол | 160x160 | Уровень точности | G: 2 мкм |
Базовый размер | 170x170 | B: 5 мкм | |
Рост | 50 | P: 10мкм | |
Линейный ход | ± 5 | Винт | 0601 |
Угол действия | ± 3 ° | Предлагая нагрузку | Горизонтальный ≤20 кг |
Действие Плоскостность | ± 0,03 | Обработка поверхности | Анодирование пескоструйная обработка |
Водитель | Шаговый двигатель 28л | - | - |
2. Что такое стадия выравнивания тета XY?
3. Каковы особенности продукта GIGAGER XY тета-стадии выравнивания?
4. Режим движения на стадии юстировки GIGAGER XY Theta
* A 、 B 、 C - поворотная ось ， D - ведомая ось
5. Сколько моделей доступно?
6. Какой тип устройства может использовать этап выравнивания XXY?
|
|
Электронное контрольное устройство | Многоосевое оборудование с ЧПУ |
|
|
Ламинатор | манипулятор |
|
|
| Устройство лазерной обработки | Полировальная машина |
Ссылка на видео: https://youtu.be/N5LYWt6WYIU
Для получения дополнительной заявки, пожалуйста, нажмите GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39
7. Как правильно выбрать модель для моего устройства?
Пожалуйста, свяжитесь с нашим инженером для предложения выбора модели.
8. Как установить этап выравнивания XXY?
9. Почему стоит выбрать GIGAGER?
10. FAQ
XXY-stage - это общий модуль юстировки с тремя степенями свободы (DOF), XY и Θ, который широко используется в производстве полупроводников, TFT-LCD дисплеев и печатных плат. Поскольку это самый компактный и дешевый метод для выравнивания на уровне микрометра, он может вместить большую панель с размером стола до 1500X1500 мм.
GIGAGER поставляет широкий ассортимент настроечного стола XXY, от 160 мм до 650 мм. Добро пожаловать на запрос.
