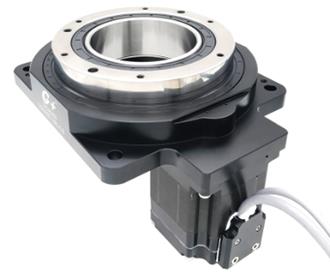

Это номер модели полого поворотного привода GSN130-18K-CS с размером стола 130 мм, передаточным числом 1:18 и шаговым двигателем с обратной связью. Тип полого поворотного привода GIGAGER типа CS - это линейка продуктов, которые сочетают в себе полый поворотный стол высокой жесткости с отдельным шаговым двигателем с замкнутым контуром и блоком привода. Он сохраняет простоту использования шагового двигателя, а также позволяет очень точно позиционировать большие инерционные нагрузки.

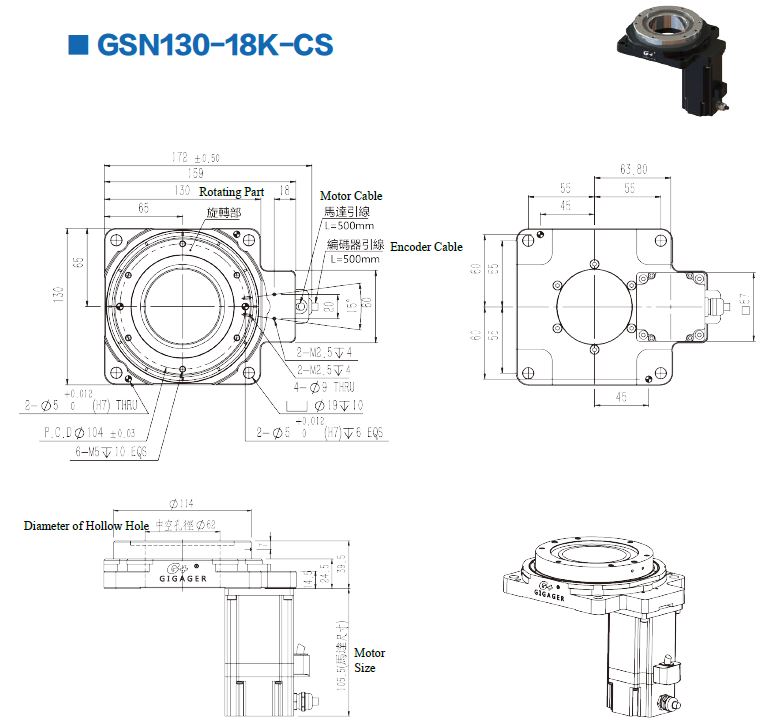

1. Спецификация модели GSN130-18K-CS

Этот тип привода, интегрированный со столом и шаговым двигателем, облегчает конструкцию механизма.

• Стол с полым выходом большого диаметра

• Шаговый двигатель обеспечивает отличную производительность

• Высокая точность

• Agile отзывчивость

• Стабильность на низких скоростях

параметр
Тип двигателя	Выделенный шаговый двигатель с замкнутым контуром
Подшипник поворотной платформы	Подшипник с перекрестными роликами
Допустимый крутящий момент	Nm	20
Допустимая скорость	оборотов в минуту	120 (поверхность стола)
Передаточное число	1:18
Момент инерции	кг.м ²	15874 × 10-6
Допустимая осевая нагрузка	N	2000
Допустимый момент инерционной нагрузки	Nm	50
Точность позиционирования	мин	≦ 2
стабильность	сек	± 5 (0,001 °)
Плоскостность платформы	мм	± 0,005
Концентричность платформы	мм	± 0,01
Защита от проникновения	IP	40
Точность жизни	ЧАС	20000
Вес	кг	3.3 (включая двигатель)

Параметр двигателя
измерение		мм	57
Номинальное напряжение		В / фаза	3,6
Номинальный ток		А / фаза	3.0
Сопротивление катушки		Ω / фаза	1.2
Катушка индуктивности		тк	4,2
Удерживающий момент		Nm	2,2
Момент инерции		см ²	460
Длина двигателя		мм	105,5
Разрешение кодера		Р / Р	2500
Защита от проникновения		IP	20
Шаг Угол		1.8 °
вести		4

Выделенный Водитель
Входное напряжение	DC24V
Ввод команды	Импульс + Направление DC5V

2. Что такое полый поворотный привод?

3. Каковы особенности продукта полого поворотного привода типа CS?

4. Конфигурация системы полого поворотного привода типа CS

5. Сколько моделей CS доступно?

6. Какой тип устройства может использовать полый поворотный привод?

Демо-видео Ссылка:

а. Демо для теста гироскопа https://youtu.be/PwKiObIMXRM

б. Демо для 4-й оси или 5-й оси https://youtu.be/L9gheXQ6zLc

Чтобы получить больше видео, нажмите канал GIGAGER на Youtube: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. Как правильно выбрать модель для моего устройства?

Для получения дополнительной информации о выборе модели полого поворотного привода, пожалуйста, обратитесь к страницам выбора модели в каталоге.

8. Почему стоит выбрать GIGAGER?

9. FAQ

10. Связанная информация

Полые поворотные столы GIGAGER имеют большую центральную апертуру в 100 мм и обеспечивают разрешение дуги секунды при управлении от контроллера шагового двигателя или серводвигателя. Низкопрофильная конструкция стала возможной благодаря использованию компактного прецизионного подшипника. Вращающаяся каретка ступени обеспечивает неограниченный угол поворота моторизованного груза до 50 кг и имеет большую центральную апертуру, позволяющую проходить кабелям непосредственно через ступень. Основной корпус сцены изготовлен из легкого анодированного алюминиевого сплава и может крепиться непосредственно к диску и может быть установлен в любой ориентации.

- Большое отверстие 100 мм

- Шаговый или серводвигатель с приводом

- неограниченное вращение

- Высокая скорость 350 об / мин (с серводвигателем)

Три ключевых момента, на которые следует обратить внимание при покупке полого поворотного стола

GIGAGER объяснит, на что стоит обратить внимание при покупке полой вращающейся платформы. Я надеюсь помочь вам.

1. Тип: Разные виды оборудования имеют разную производительность, качество и цену. Пользователи должны выбрать соответствующее оборудование на основе фактического использования.

2. Качество: очень ясно, какие типы оборудования на рынке являются хорошими или плохими, и соотношение качества зависит от срока службы и экономических показателей оборудования.

3. Цена: цена оборудования, приобретенного по разным каналам, не одинакова, но попробуйте выбрать обычного агента или оригинальный заводской заказ, что может снизить затраты.

Пять рабочих характеристик полого поворотного стола GIGAGER

Ниже приведены эксплуатационные характеристики полой вращающейся платформы.

1. Оборудование может использоваться с серводвигателем мощностью 50 ~ 750 Вт. Тип OS и тип CS интегрированы с шаговым двигателем.

2. Оборудование может напрямую заблокировать рабочий объект и повысить удобство загрузки заготовки.

3. Оборудование удобно для проводки или трубопроводов.

4. Оборудование работает плавно и плавно, а позиционирование происходит быстро.

5. Оборудование подходит для самых разных моторов, уровень шума низкий.
