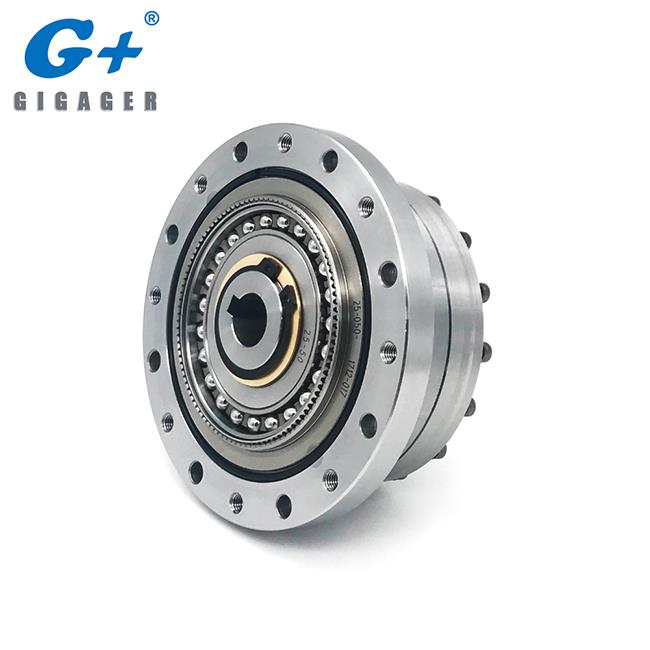

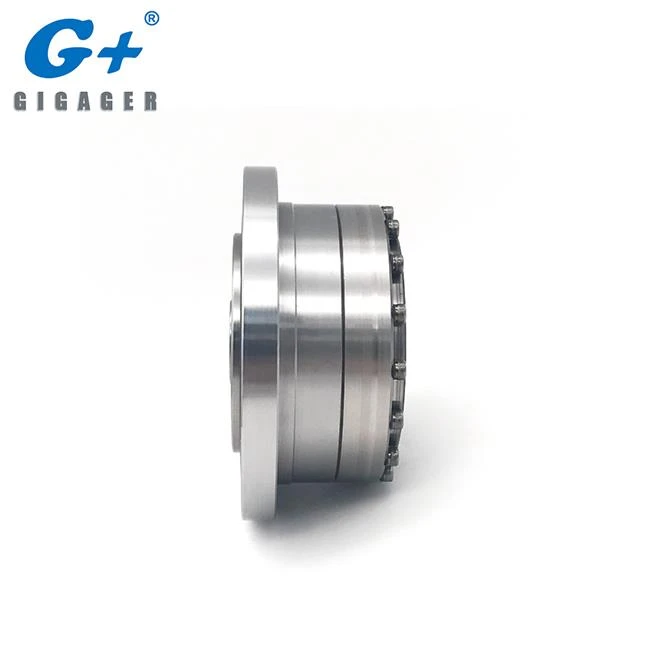

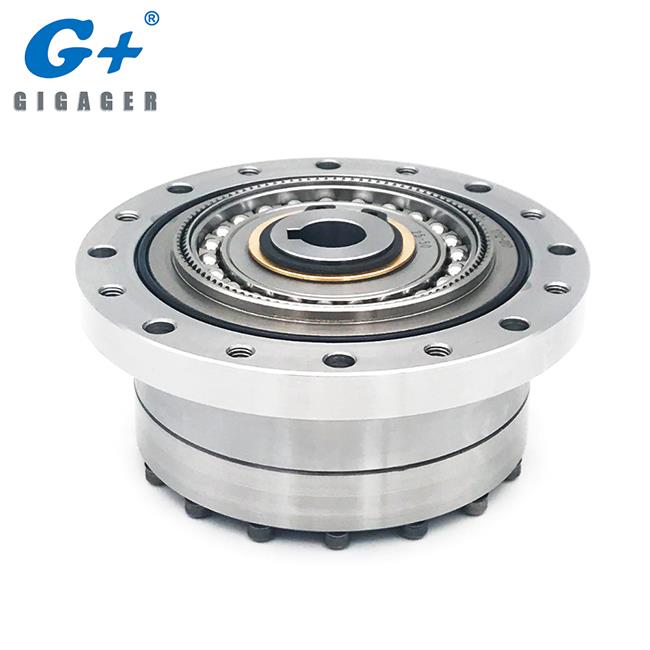

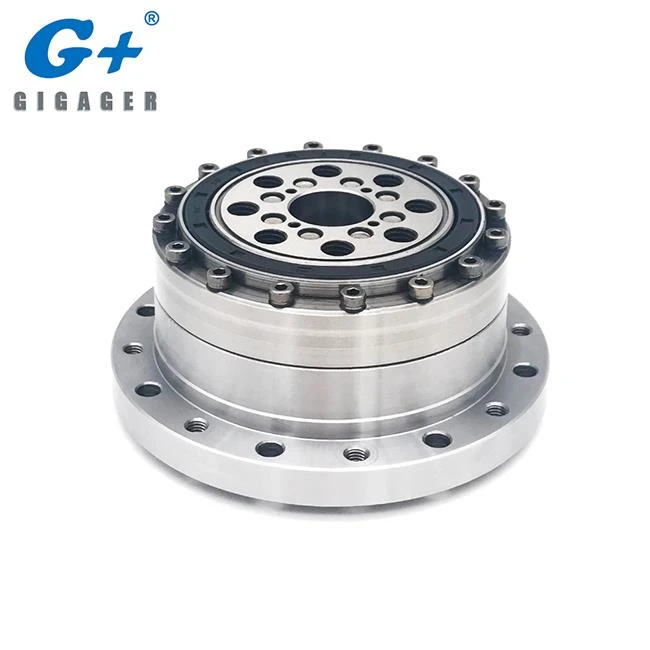

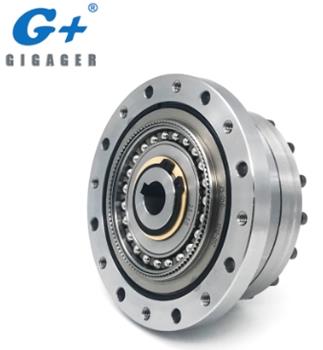

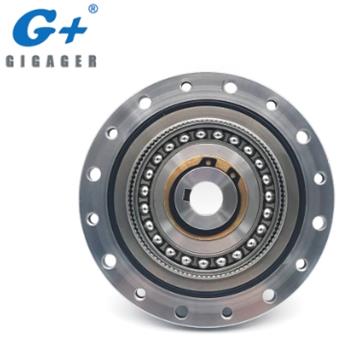

Модель GIGAGER Harmonic Drive CSF представляет собой серию прецизионных гармоник с номером модели CSF-14 / CSF -17 / CSF -20 / CSF -25 / CSF -32. GIGAGER поставляет полный ассортимент высокопроизводительных гармонических редукторов с высокими эксплуатационными характеристиками, которые соответствуют японским и американским редукторам гармоник. Это идеальные альтернативные гармонические редукторы для вашего ограниченного бюджета.

1. Каковы особенности продукта GIGAGER Harmonic Drive?

• Высокая стоимость исполнения

• Высокая эффективность

• низкий люфт

• высокая жесткость

2. Гармоничный привод стандартной серии CSF

Серии	Тип	спекуляция	Передаточное число
CSF	стандарт	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-

Для получения дополнительной серии SHF, SHD, CSD, пожалуйста, смотрите прилагаемый каталог. (скачать PDF на этой странице)

Модель: CSF-14

Предметы		Передаточное число
Предметы		30K	50K	80K	100K
Номинальный крутящий момент (вход 2000р / мин)	Nm	4,0	5,4	7,8	7,8
Допустимый максимальный крутящий момент (Пуск • Стоп)	Nm	9	18	23	28
Допустимое максимальное значение среднего момента нагрузки	Nm	6,8	6,9	11	11
Мгновенный допустимый максимальный крутящий момент	Nm	17	35	47	54
Допустимая максимальная скорость вращения на входе	г / мин	8000	8000	8000	8000
Допустимая средняя скорость вращения на входе	г / мин	3500	3500	3500	3500
люфт	Дуги сек	≦ 20	≦ 20	≦ 10	≦ 10
Разработанная продолжительность жизни	час	10000	10000	15000	15000

Модель: CSF-17

Предметы		Передаточное число
Предметы		30K	50K	80K	100K
Номинальный крутящий момент (вход 2000р / мин)	Nm	8,8	16	22	24
Допустимый максимальный крутящий момент (Пуск • Стоп)	Nm	16	34	43	54
Допустимое максимальное значение среднего момента нагрузки	Nm	12	26	27	39
Мгновенный допустимый максимальный крутящий момент	Nm	30	70	87	108
Допустимая максимальная скорость вращения на входе	г / мин	7000	7000	7000	7000
Допустимая средняя скорость вращения на входе	г / мин	3500	3500	3500	3500
люфт	Дуги сек	≦ 20	≦ 20	≦ 10	≦ 10
Разработанная продолжительность жизни	час	10000	10000	15000	10000

Модель: CSF-20

Предметы		Передаточное число
Предметы		30K	50K	80K	100K	120K
Номинальный крутящий момент (вход 2000р / мин)	Nm	15	25	34	40	40
Допустимый максимальный крутящий момент (Пуск • Стоп)	Nm	27	56	74	82	87
Допустимое максимальное значение среднего момента нагрузки	Nm	20	34	47	49	49
Мгновенный допустимый максимальный крутящий момент	Nm	50	98	127	147	147
Допустимая максимальная скорость вращения на входе	г / мин	6000	6000	6000	6000	6000
Допустимая средняя скорость вращения на входе	г / мин	3500	3500	3500	3500	3500
люфт	Дуги сек	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10
Разработанная продолжительность жизни	час	10000	10000	15000	15000	15000

Модель: CSF-25

Предметы		Передаточное число
Предметы		30K	50K	80K	100K	120K	160K
Номинальный крутящий момент (вход 2000р / мин)	Nm	27	39	63	67	67	67
Допустимый максимальный крутящий момент (Пуск • Стоп)	Nm	50	98	137	157	167	176
Допустимое максимальное значение среднего момента нагрузки	Nm	38	55	87	108	108	108
Мгновенный допустимый максимальный крутящий момент	Nm	95	186	255	304	289	314
Допустимая максимальная скорость вращения на входе	г / мин	5500	5500	5500	5500	5500	5500
Допустимая средняя скорость вращения на входе	г / мин	3500	3500	3500	3500	3500	3500
люфт	Дуги сек	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10	≦ 10
Разработанная продолжительность жизни	час	10000	10000	15000	15000	15000	15000

Модель: CSF-32

Предметы		Передаточное число
Предметы		50K	80K	100K	120K
Номинальный крутящий момент (вход 2000р / мин)	Nm	76	118	137	137
Допустимый максимальный крутящий момент (Пуск • Стоп)	Nm	216	304	333	353
Допустимое максимальное значение среднего момента нагрузки	Nm	75	167	216	216
Мгновенный допустимый максимальный крутящий момент	Nm	200	568	647	686
Допустимая максимальная скорость вращения на входе	г / мин	4500	4500	4500	4500
Допустимая средняя скорость вращения на входе	г / мин	3500	3500	3500	3500
люфт	Дуги сек	≦ 20	≦ 10	≦ 10	≦ 10
Разработанная продолжительность жизни	час	10000	15000	15000	15000

3. Связанные знания

Как решить проблему нагрева гармонического редуктора?

Гармонический редуктор имеет небольшие размеры, малый вес, высокую точность передачи и используется на различных заводах и предприятиях. Что мы должны делать, если мы сталкиваемся с нагревом при использовании гармонического редуктора, когда мы используем гармонический редуктор?

Если редуктор нагревается во время использования и температура слишком высока, в общем, это может быть проблемой с эксцентриковым подшипником и неисправностью. Конечно, это только общая ситуация. Другие факторы также учитываются. Например, если машина была недавно куплена, возможна необоснованная сборка, а также могут возникнуть проблемы. Конечно, это знание - первое отражение в уме после того, как температура редуктора найдена, но это не значит, что проблема именно в этой причине. Для проблемы с температурой редуктора может существовать еще один важный фактор, а именно проблема смазочного масла. Если в редукторе отсутствует смазочное масло, это может вызвать вышеуказанные проблемы. Это требует обращения к правильному лекарству, в соответствии с местными условиями.

Конечно, есть и другие причины, которые необходимо учитывать. Если редуктор часто перегружен, существует также возможность перегрева. Однако эти факторы требуют постоянного анализа и исключения, чтобы найти наиболее правильный ответ.

Если вы обнаружите, что причина температуры гармонического редуктора слишком высока, следующим шагом является решение проблемы. Только овладев базовыми теоретическими знаниями о гармоническом редукторе, мы сможем решить проблему быстрее.
