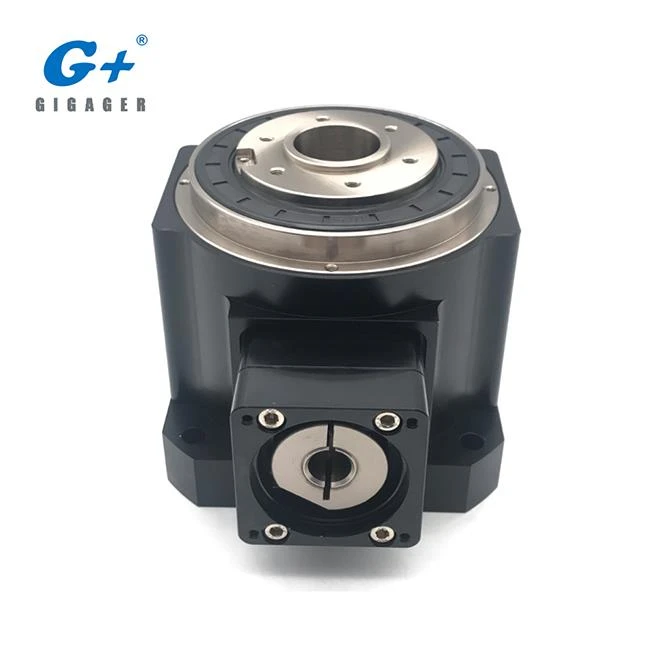

Это полый поворотный прямоугольный трансмиссионный стол номер модели GSA130-03K-SV с передаточным отношением 1: 3 размер стола 130 мм для серводвигателя. Это может быть оснащено правой коробкой передач или планетарным редуктором для увеличения передаточного числа. Прямоугольный полый поворотный стол GIGAGER использует преимущества серводвигателя, кулачкового указателя и мотора DD, обеспечивая индексацию под любым углом и высокую производительность. Это идеальная альтернатива двигателю DD и индексатору кулачка.

1. Спецификация прямоугольного трансмиссионного полого поворотного стола GSA130-03K-SV

параметр
Тип двигателя	Марка 200-400W SV Motor
Допустимый крутящий момент	Nm	40
Допустимая скорость на входе	оборотов в минуту	2500
Допустимая осевая нагрузка	N	2500
стабильность	сек	± 5 (0,001 °)
Плоскостность платформы	мм	± 0,005
люфт	мин	≦ 1
Вес	кг	6,5

Параметр двигателя
марка	Код	модель
Fuji	F	GYS 201D5
Mitsubishi	M	ВЧ-КФС-23/43
Panasonic	п	MSMD-022/042
SANYO	S	Q1AA06020D
Yaskawa	Y	SGMAH-02 / 04A
восточный	О	DX220 / 240
дельта	T	ECMA-C30602 / 04

* Серводвигатель настраивается заказчиком. Выше модель только для справки

2. Что такое прямоугольный полый поворотный стол?

3. Каковы особенности продукта вращающегося стола с угловой полой передачей?

4. Конфигурация системы прямоугольного полого поворотного стола

5. Сколько моделей доступно?

Для более подробной информации, пожалуйста, обратитесь к приложенному каталогу. (скачать PDF на этой странице)

6. Как добиться большего выхода передаточного числа?

Комбинация прямоугольного полого поворотного стола с планетарным редуктором

Комбинация прямоугольного полого поворотного стола с прямоугольным редуктором

7. Какой тип устройства может использовать прямоугольный полый поворотный стол передачи?

Чтобы получить больше видео, нажмите канал GIGAGER на Youtube: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

8. Как правильно выбрать модель для моего устройства?

Для получения дополнительной информации о выборе модели полого поворотного привода, пожалуйста, обратитесь к страницам выбора модели в каталоге.

9. Как установить сервомотор в полый поворотный стол с прямоугольной передачей?

Пожалуйста, обратитесь к каталогу или свяжитесь с нашими техническими продажами.

10. Почему стоит выбрать GIGAGER?

11. FAQ

12. Терминология полого поворотного привода

Тип двигателя	Вращающийся привод, адаптируемый к типу двигателя
Подшипник поворотного привода	Тип подшипника используется для поворотного привода.
Допустимый крутящий момент	Пороги механической прочности механизма снижения скорости, включая момент ускорения и инерцию нагрузки, должны использоваться в этом диапазоне допустимого крутящего момента.
Допустимая скорость	Скорость поверхности стола допускается механической прочностью механизма снижения скорости.
Момент инерции	Сумма значений Момент инерции ротора двигателя + инерция механизма замедления на вращающемся приводе.
Допустимая осевая нагрузка	Допустимое значение осевой нагрузки, приложенной к оси вращающейся платформы.
Допустимый момент инерционной нагрузки	Нагрузка прикладывается в положении, отклоняющемся от центра вращающейся платформы, так что сила наклона вращающейся платформы будет возникать, когда центр эксцентриситета × нагрузка рассчитывается как допустимое значение момента инерции нагрузки.
Точность позиционирования	Ошибка между теоретическим углом поворота и фактическим углом поворота, когда поворотная платформа расположена в любой точке в пределах 360 °.
Точность повторного позиционирования	Указывает значение ошибки, сгенерированное, когда одна и та же позиция неоднократно позиционируется с одного и того же направления.
Плоскостность платформы	Рабочая амплитуда поверхности стола.
Концентричность платформы	Значение погрешности концентричности внутреннего и наружного диаметра вращающейся платформы без нагрузки.
Допустимая скорость на входе	Допустимая скорость ввода механической прочности конструкции редуктора.
люфт	Относится к зазору зубчатой передачи вращающейся платформы после фиксации вала двигателя.
Разрушающий момент	Когда редуктор подвергается этому крутящему моменту, конструкция будет разрушена.
Точность жизни	Расчетный срок службы, обеспечивающий точность при нормальном использовании редуктора.
Защита от проникновения	Для структуры защиты машин, основанной на IEC529 и EN60034-5 (= IEC60034-5), она может быть классифицирована в соответствии со степенью пыленепроницаемости и водонепроницаемости.
